AutoCad2002完整版 32/64位 最新免费非破解版下载[绿色软件]

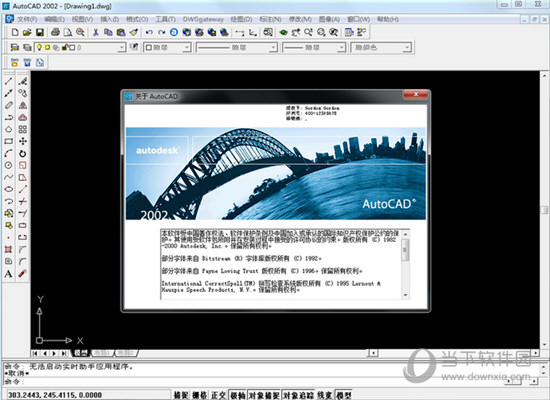

　　AutoCad2002完整版是由Autodesk公司推出的一款非常不错的CAD制图软件，该软件在2000的版本之上加入了一系列全新的改进，新增了多个用于文本修改的命令，还有图层与对象捕捉、绘制基本机械图、选择对象与显示控制、将尺寸转换为命令参数以及样板图及特殊绘图方法，并且该版本为简体中文破解版，支持64位系统。

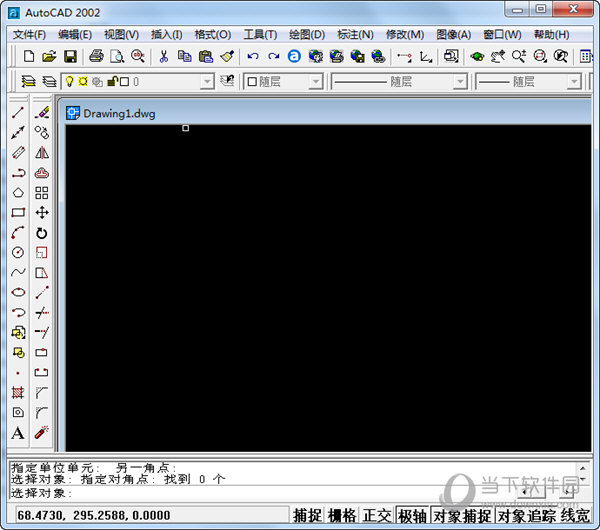

【软件功能】

　　一、新增了多个用于文本修改的命令

　　1、图层与对象捕捉

　　2、绘制基本机械图

　　3、选择对象与显示控制

　　4、将尺寸转换为命令参数

　　5、样板图及特殊绘图方法

　　二、增添了许多强大的功能

　　1、AutoCAD设计中心（ADC）

　　2、多文档设计环境（MDE）

　　3、Internet驱动

　　4、新的对象捕捉功能

　　5、增强的标注功能以及局部打开和局部加载的功能

【破解教程】

　　1、解压下载的压缩包，找到“setup”进行安装autocad2002软件（这里要选择解压之后所在位置）

　　2、打开“autocad2002”的安装程序进行安装。

　　3、点击我接受，再点击下一步。

　　4、这里的序列号改为“400-12345678”CD号改为“T4ED6P”完成破解。

　　5、填写用户信息，这里可以随便填。

　　6、确认软件安装目录。

　　7、这里选择典型进行安装。

　　8、开始安装。

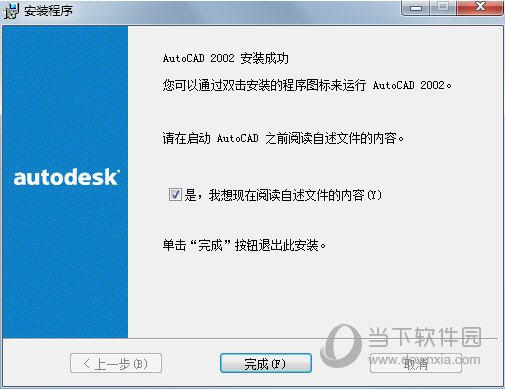

　　9、autocad2002破解版成功激活安装，用户可以无限制免费使用。

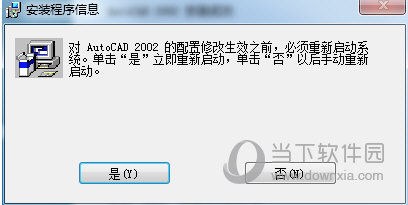

　　10、是否需要重启，推荐重启。

　　11、安装完之后双击图标是打不开的，需要右击图标-选择属性-兼容性-选择win xp3-再把管理员身份运行打上勾，之后就能打开了。

　　特别注意：

　　win7系统安装问题

　　1、win7系统中安装中文的cad2002会报错.或命令行未知；

　　2、要安装英文版的2002才能正常使用.还要在管理员权限下进行安装；

　　3、安装完成后，点图标属性，要以XP的兼容模式下运行 。

【怎么标注】

　　创建多种类型的标注，并按名称保存标注设置。

　　下面是将建筑标注样式与英制单位一起使用的几种标注类型的样例。

　　线性标注

　　您可以使用 DIM 命令创建水平、垂直、对齐和半径标注。标注的类型取决于您选择的对象和您拖动尺寸线的方向。

　　下图演示了使用 DIM 命令的一种方法。启动该命令后，请选择直线 （1），然后单击尺寸线 （2） 的位置。

　　对于下面的 8′-0″ 标注，您可以使用其他方法。启动 DIM 命令，单击两个端点（1 和 2），然后单击两条尺寸线 （3） 的位置。若要使尺寸线排成一行，需将点 3 捕捉到之前创建的尺寸线的端点。

　　提示： 如果点 1 和 2 不在同一水平线上，请按住 Shift 键以强制使尺寸线变为水平线。此外，如果要标注的建筑或零件位于某个角度上，则请输入 DIMROTATED。

　　使用 DIM 命令，通过以非水平或垂直的角度拖动尺寸线来创建标注。

　　提示： 因为容易意外捕捉到错误的部件或标注对象的一部分，所以请确保放大到足够大以避免混淆。

　　修改标注

　　对于标注的简单调整，使用夹点是最快的方法。

　　在此样例中，选择标注以显示其夹点。接下来，单击标注文字上的夹点并将其拖动到新位置，或者单击尺寸线端点上的一个夹点，然后拖动尺寸线。

　　提示： 如果更改比此操作更复杂，则删除然后重新创建标注可能会更快。

　　标注样式

　　标注样式有助于建立和执行绘图标准。可以使用 DIMSTYLE 命令设定许多标注变量，以控制标注外观和行为的几乎每个微妙差异。所有这些设置都存储在每个标注样式中。

　　将默认标注样式命名为标准（英制）或 ISO-25（公制）。系统将它指定给所有标注，直到您将另一个样式设定为当前标注样式。

　　当前标注样式的名称（在本例中为“漫游”）将显示在“注释”面板的下拉列表中。

　　若要打开“标注样式管理器”，请单击指示的按钮。用户可以创建几乎匹配任何标准的标注样式，但需要花费时间来完全指定它们。出于此原因，您应该保存在一个或多个图形样板文件中创建的任何标注样式。

　　建议

　　当您保存标注样式时，请选择一个描述性的名称。

　　如果适用，请就现有的标注样式标准和图形样板文件与 CAD 管理员进行核对。

【怎么添加打印机】

　　将图形布局输出到打印机、绘图仪或文件。保存和恢复每个布局的打印机设置。

　　最初，人们从打印机打印 （print） 文字并从绘图仪打印 （plot） 图形。现在，您可以使用其中的任意方式来执行这两种操作。因此本手册还像其他任何人所做的一样，互换使用这两个打印术语（print 和 plot）。

　　用于输出图形的命令为 PLOT，您可以从“快速访问”工具栏对其进行访问。

　　要控制“打印”对话框中的所有选项是隐藏还是显示，请单击“更多选项”按钮。

　　如果所有选项都显示，则有许多设置和选项可供使用。

　　为方便起见，您可以按名称保存和恢复这些设置的集合。它们称为页面设置。使用页面设置可以存储不同的打印机所需的设置，例如，以灰度打印、从图形创建 PDF 文件等。

　　创建页面设置

　　若要打开“页面设置管理器”，请在“模型”选项卡或布局选项卡上单击鼠标右键，然后选择“页面设置管理器”。该命令为 PAGESETUP。

　　图形中的每个布局选项卡都可以具有关联的页面设置。当您使用多个输出设备或格式时，或者如果您在同一图形中有多个不同图纸尺寸的布局时，这会很方便。

　　若要创建新的页面设置，请单击“新建”并输入新页面设置的名称。接下来显示的“页面设置”对话框类似于“打印”对话框。选择要保存的全部选项和设置。

　　当您准备就绪可以打印时，只需在“打印”对话框中指定页面设置的名称，即可恢复所有打印设置。在下图中，将“打印”对话框设置为使用漫游页面设置，这将输出 DWF （Design Web Format） 文件，而不是将其打印到绘图仪。

　　提示： 您可以在图形样板文件中保存页面设置，或者也可以从其他图形文件输入它们。

　　输出为 PDF 文件

　　以下样例显示如何创建用于创建 PDF 文件的页面设置。

　　在“打印机/绘图仪”下拉列表中，选择“AutoCAD PDF（常规文档）。pc3：

　　接下来，选择您要使用的尺寸和比例选项：

　　图纸尺寸。方向（纵向或横向）已内置于下拉列表的选项中。

　　打印区域。您可以使用这些选项剪裁要打印的区域，但通常会打印所有区域。

　　打印偏移。此设置会基于您的打印机、绘图仪或其他输出而进行更改。尝试将打印居中或调整原点，但请记住，打印机和绘图仪在边的周围具有内置的页边距。

　　打印比例。从下拉列表中选择打印比例。比例（例如 1/4” = 1’-0”）表示打印到“模型”选项卡中的比例。在布局选项卡上，通常以 1:1 比例进行打印。

　　打印样式表提供有关处理颜色的信息。在监视器上看上去正常的颜色可能不适合 PDF 文件或不适合打印。例如，您可能要创建彩色图形，但却创建单色输出。以下是如何指定单色输出的信息：

　　提示： 始终使用“预览”选项仔细检查设置。

　　生成的“预览”窗口中包含具有多个控件（包括“打印”和“关闭预览窗口”）的工具栏。

　　在您对打印设置满意之后，请将其保存为具有描述性名称（例如“PDF-单色”）的页面设置。然后，无论何时要输出为 PDF 文件，您需要做的所有操作只是单击“打印”、选择“PDF-单色”页面设置，然后单击“确定”。

【使用技巧】

　　1、在“命令”行里输入“skpoly”、“sketch”然后输入新值如“1”，可在工具与徒手画之间切换。

　　2、在“命令”行里输入“mirrtext”、然后输入新值“1”可产生左右相反的真正的镜像效果。

　　3、CAD安装程序内－support－pgp内可更改制图键法。

　　4、“tr”、“ex”两快键输入后再连击空格键两次，可在绘图区域内任意剪切或延伸直线。

　　5、F7 、F8 、F3 、F10 分别是栅格、正交、捕捉、极轴的快捷操作。

　　6、Z+空格键是“实时缩放”快键。

　　7、在“图像特性管理器”中，被冻结的图像部参与CAD运算，而被关闭的图像内容还是依然参与运算。所以在绘制三维或其它较大的图纸时为了计算机运行快，最好多用“冻结”。

　　8、在想启用上一步命令时，可直接敲回车键，系统将按照上一步命令来执行命令。

　　9、命令行里输入“U”命令，可以逐（五笔码EPI）步取消上一步操作。

　　10、快捷键（ctrl+z）可以一次性完全取消前面所有的操作（也可以恢复上一步使用e 时所删除的命令）。

　　11、取消键（ESC）可以取消正在执行或还没有执行完的命令。

　　12、当新打开文件时，所有的文字都变成了问号时，输入命令 ST打开[文字样式]对话框进行[字体]设置即可；也可以点击菜单栏里的[格式]按钮，选[文字样式]进行[字体]设置。

　　13、a为加选；r为减选。

　　14、刷子（MA）只对颜色、线型、线宽、图层起作用。

　　15、锁定图层的颜色命令功能不能锁定

　　16、按住ALT键+菜单名后的英文字母，就可以打开此菜单的功能。

　　17、默认状态的恢复：输入命令 op 选取[配置]栏点击重置即可。

　　18、ctrl+y重复命令，可返回上一步的的操作（只返回一步）。

　　19、输入命令E回车，再输入命令ALL回车，再回车即可删除所有的图形。

　　20、块拉伸前必须先炸开；闭合图形分解时也许要先炸开。

　　21、改变系统属性快捷键 CH 可以打开[特性—Drawing1]对话框（那里包含了一切设置）。

　　22、按F2可以打开[Auto CAD文本窗口—Drawing1]对话框，在里面可以查看所有的操作步骤。

　　23、输入time可以打开[Auto CAD文本窗口—Drawing1]对话框，可显示和设置时间。

　　24、使用三维绘图时必要用到[视图]和[着色]面板（工具栏）。

　　25、[实体工具栏]中的[拉伸功能]是用来拉伸二维图形的；[实体编辑工具栏]中的[拉伸]是用来拉伸三维物体的。

　　26、着色是指在场景中显示颜色，它不显示贴图的纹理，如果想看到贴图，应选择渲染。

【快捷键命令大全】

　　F1: 获取帮助

　　F2: 实现作图窗和文本窗口的切换

　　F3: 控制是否实现对象自动捕捉

　　F4: 数字化仪控制

　　F5: 等轴测平面切换

　　F6: 控制状态行上坐标的显示方式

　　F7: 栅格显示模式控制

　　F8: 正交模式控制

　　F9: 栅格捕捉模式控制

　　F10: 极轴模式控制

　　F11: 对象追踪式控制

　　Ctrl+B: 栅格捕捉模式控制(F9)

　　dra:半径标注

　　ddi:直径标注

　　dal:对齐标注

　　dan:角度标注

　　Ctrl+C: 将选择的对象复制到剪切板上

　　Ctrl+F: 控制是否实现对象自动捕捉(f3)

　　Ctrl+G: 栅格显示模式控制(F7)

　　Ctrl+J: 重复执行上一步命令

　　Ctrl+K: 超级链接

　　Ctrl+N: 新建图形文件

　　Ctrl+M: 打开选项对话框

　　AA: 测量区域和周长(area)

　　AL: 对齐(align)

　　AR: 阵列(array)

　　AP: 加载*lsp程系

　　AV: 打开视图对话框(dsviewer)

　　SE: 打开对相自动捕捉对话框

　　ST: 打开字体设置对话框(style)

　　SO: 绘制二围面( 2d solid)

　　SP: 拼音的校核(spell)

　　SC: 缩放比例 (scale)

　　SN: 栅格捕捉模式设置(snap)

　　DT: 文本的设置(dtext)

　　DI: 测量两点间的距离

　　OI：插入外部对相

　　Ctrl+1: 打开特性对话框

　　Ctrl+2: 打开图象资源管理器

　　Ctrl+6: 打开图象数据原子

　　Ctrl+O: 打开图象文件

　　Ctrl+P: 打开打印对说框

　　Ctrl+S: 保存文件

　　Ctrl+U: 极轴模式控制(F10)

　　Ctrl+v: 粘贴剪贴板上的内容

　　Ctrl+W: 对象追 踪式控制(F11)

　　Ctrl+X: 剪切所选择的内容

　　Ctrl+Y: 重做

　　Ctrl+Z: 取消前一步的操作

　　A: 绘圆弧

　　B: 定义块

　　C: 画圆

　　D: 尺寸资源管理器

　　E: 删除

　　F: 倒圆角

　　G: 对相组合

　　H: 填充

　　I: 插入

　　S: 拉伸

　　T: 文本输入

　　W: 定义块并保存到硬盘中

　　L: 直线

　　M: 移动

　　X: 炸开

　　V: 设置当前坐标

　　U: 恢复上一次操做

　　O: 偏移

　　P: 移动

　　Z: 缩放

　　3a: 三维阵列

　　3f: 画石头线

　　3p: 整体线段

　　aa: 面积

　　al: 对齐

　　ar: 阵列

　　bh: 边界填充

　　bo: 创建边界

　　br: 打断

　　ch: 特性面板

　　co(cp): 复制

　　dc: 设计中心

　　di: 量距离

　　do: 实圆环

　　dr: 显示顺序

　　ds: 草图设计

　　dt: 文字输入器

　　dv: 相机

　　ed: 文字修改

　　el: 椭圆

　　ex: 延伸

　　he: 填充修改

　　hi(ctrl+z): 重新生成

　　me: 定距等分

　　mi: 镜像

　　ma: 格式刷

　　ml: 双线

　　mo: 特性

　　mt: 文字格式

　　pl: 多意线

　　re: 重新生成

　　ro: 旋转

　　rr: 渲染

　　sc: 比例缩放

　　st: 文字样式

　　tb: 插入表格

　　tr: 剪切

　　xl: 构造线

　　cha: 倒直角

　　dal: 斜线标注

　　dan: 角度标注

　　dba: 层级标注

　　dce: 标注圆心

　　dco: 连续标注

　　ddi: 直径标注

　　ded: 编辑标注

　　div: 定数等分

　　dli: 直线标注

　　dra: 半径标注

　　len: 延长

　　pol: 多边形

　　reg: 创面域

　　spl: 样条曲线
